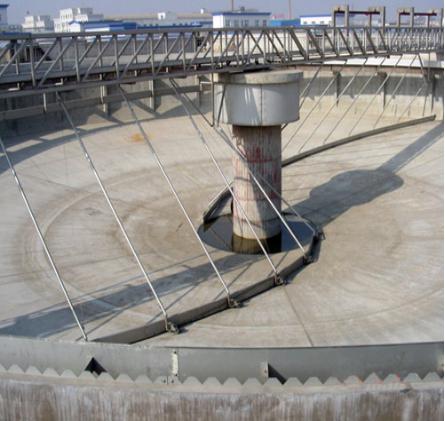

YBG型周边传动刮泥机
一、用途与简介
YBG型周边传动刮泥机主要适用于污水处理厂、造纸、化工、冶金等行业的幅流式沉淀池。其主要功能是将沉淀在池底的污泥刮集至池底的集泥坑,以便污泥回流或浓缩脱水。视情况需要还可以设置池面刮渣机构,收集池面浮渣并通过浮渣斗排出池外。
二、型号说明
三、主要结构和工作原理
YBG型周边传动刮泥机可根据工作桥及刮泥板的形式分为半桥或全桥两种形式。
YBG型周边传动刮泥机由工作桥、刮泥机构、驱动机构、稳流筒和电控箱等部件组成。工作桥由安装在池顶的驱动机构带动下绕安装在池顶中心支墩的中心支座旋转。带动悬挂在工作桥下的刮泥板做回转运动,沉淀在池底的污泥由刮泥板收集至中心集泥坑内。液面上的浮渣在浮渣板和周边浮渣挡板形成的渐缩区域内集中,由浮渣刮板刮集至集渣斗内。
四、主要特点
1、工作桥采用桁架结构,简洁、美观、轻巧。
2、传动机构结构紧凑、检修方便,传动效率高。
3、刮泥板结构为特殊的对数螺旋式,保证了刮泥效率的可靠性及高效率。
4、电气元件均采用户外型,安全可靠,可随机控制或远程控制。
5、自动化程度高,运行安全可靠。日常维护少,在无人看守的情况下可保证连续稳定的运行,
6、无须改动原有土建结构亦可安装,适合老设备的更新。
五、规格及主要技术参数
注:1.以上设备型号、宽度仅为一个参考,实际型号、宽度可根据要求以米为单位增加或减少。
2.特殊规格另行设计。
六、安装示意图
