YLG型链板式刮泥机
您的位置:江苏鑫颖丰环保科技有限公司 / YLG型链板式刮泥机 / 正文

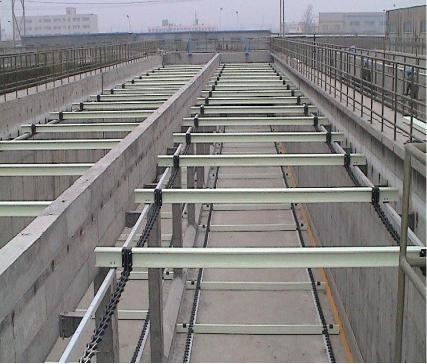

YLG型链板式刮泥机
一、用途与简介
YLG型链板式刮泥机可分为金属与非金属两种材质,主要适用于污水处理厂、造纸、化工、冶金等行业的中平流式沉淀池、沉砂池、隔油池的底部进行连续排泥,并且可以在水面连续排除油污或去除浮渣,尤其适合沉淀物较多的沉淀池。
二、型号说明
三、主要结构和工作原理
YLG型链板式刮泥机主要由驱动装置、主传动链轮组、从动链轮组、导轨及托架、链轮张紧机构、工作链、刮泥板和控制柜等组成。
工作链在驱动装置的带动下,沿着主动链轮、从动链轮做往复回转运动,固定于工作链上的刮泥板也随着工作链做回转运动,池底刮泥板将污泥由前至后刮入至池底的集泥坑之内,池顶刮泥板沿水面做逆向工作,并将水面的浮油、浮渣等刮入至池顶的撇渣管收集槽内,以此完成一个工作周期。
四、主要特点
1、设备备有过载保护自动报警装置,如果刮泥板被池底异物卡住,会自动切断电源并声光报警。
2、设备运行平稳,可避免对污水沉淀的干扰。
3、刮泥、集渣一体,结构简单,经济实用。
4、电气元件均采用户外型,安全可靠,可随机控制或远程控制。
5、自动化程度高,运行安全可靠。日常维护少,在无人看守的情况下可保证连续稳定的运行,
6、无须改动原有土建结构亦可安装,适合老设备的更新。
五、规格及主要技术参数
单位:m
注:1.以上设备型号、宽度仅为一个参考,实际型号、宽度可根据要求以米为单位增加或减少。
2.特殊规格另行设计。
六、安装示意图
