YZX型中心传动单管刮吸泥机
您的位置:江苏鑫颖丰环保科技有限公司 / YZX型中心传动单管刮吸泥机 / 正文

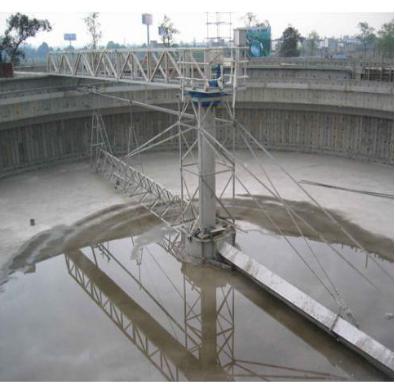

YZX型中心传动单管刮吸泥机
一、用途与简介
YZX型中心传动单管刮吸泥机主要适用于污水处理厂、造纸、化工、冶金等行业的周边进水、周边出水的大型圆形沉淀池,用于排除沉淀池底部的污泥,使水质净化。该设备由沉降面积大、沉降效率高、布水均匀、排泥均匀、处理效果好等特点。
二、型号说明
三、主要结构和工作原理
YZX型中心传动单管刮吸泥机主要由中心传动装置、中心竖架、中心立柱、吸泥管、刮渣板、刮臂、浮渣刮集装置、集泥桶、工作桥、挡水裙板、浮渣斗和控制柜等组成。
污水进入池顶配水槽经配水管均匀布入池内,缓慢均匀由池边流入池中心,污泥在重力作用下沉降于池底形成污泥层,沉淀完毕的清水则向上返回池顶的集水槽排放至池外至下一道工序。刮吸泥机安装在池中的中心立柱上,由中心传动装置带动吸泥管、撇渣板等缓慢旋转。池底污泥由吸泥管吸入并收集至中心集泥桶并将污泥排出池外,池表面的浮渣则由撇渣板的带动下收集至排渣斗内并排出池外,以此完成一个工作周期。
四、主要特点
1、传动装置新颖独特,扭矩大、运行平稳、安全可靠。
2、设备运行平稳,可避免对污水沉淀的干扰。
3、设有过载报警、超载停机、扭矩保护装置等多重安全保护措施。
4、电气元件均采用户外型,安全可靠,可随机控制或远程控制。
5、自动化程度高,运行安全可靠。日常维护少,在无人看守的情况下可保证连续稳定的运行,
6、无须改动原有土建结构亦可安装,适合老设备的更新。
五、规格及主要技术参数
单位:m
注:1.以上设备型号、宽度仅为一个参考,实际型号、宽度可根据要求以米为单位增加或减少。
2.特殊规格另行设计。
六、安装示意图
