YHX型行车式刮吸泥机
一、用途与简介
YHX型行车式刮吸泥机主要适用于污水处理厂、自来水厂平流沉淀池的污泥清除。吸泥方式根据使用的要求,有虹吸式和泵吸式、泵虹两吸式等三种可供选择。虹吸式采用潜水泵配水射器或真空泵来形成虹吸,利用沉淀池与排泥槽内的液位差排泥,泵吸式直接采用泵抽取沉淀污泥。边行走边吸泥,然后将污泥排出池外。
二、型号说明
三、主要结构和工作原理
YHX型行车式刮吸泥机主要由工作桥、驱动行走装置、 吸泥系统、撇渣装置、电控柜等组成。在斜管沉淀池中使用时,还需安装池底吸泥架和吸泥吊架。

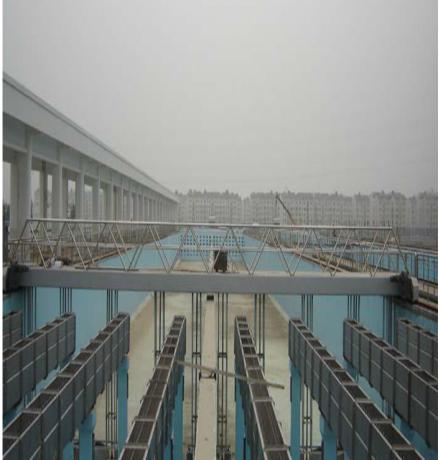

本设备由四点支撑行走大梁横跨在平流式沉淀池上,双边驱动,池两边均铺设钢轨,从池的一端运行到池子的另一端,边行走边吸泥,撞到行程控制,折返行走,回程吸泥,完成一个工作周期。
四、主要特点
1、工作桥采用桁架结构,简洁、美观、轻巧。
2、传动机构结构紧凑、检修方便,传动效率高。
3、配用动力小,运行费用低,运行平稳,不会对污水沉淀产生干扰。
4、电气元件均采用户外型,安全可靠,可随机控制或远程控制。
5、自动化程度高,运行安全可靠。日常维护少,在无人看守的情况下可保证连续稳定的运行,
6、无须改动原有土建结构亦可安装,适合老设备的更新。
五、规格及主要技术参数
单位:m
注:1.以上设备型号、宽度仅为一个参考,实际型号、宽度可根据要求以米为单位增加或减少。
2.特殊规格另行设计。
六、安装示意图
