YZN型中心传动浓缩刮泥机
您的位置:江苏鑫颖丰环保科技有限公司 / YZN型中心传动浓缩刮泥机 / 正文

YZN型中心传动浓缩刮泥机



一、用途与简介

YZN型中心传动浓缩刮泥机用于污水处理厂、造纸、化工、冶金等行业的圆形沉淀池,将沉降在池底上污泥刮集至积泥坑,以便污泥回流或浓缩脱水;并将池面浮渣向集渣斗,通过浮渣漏斗排出池外,以便进一步处理。


二、型号说明



三、主要结构和工作原理

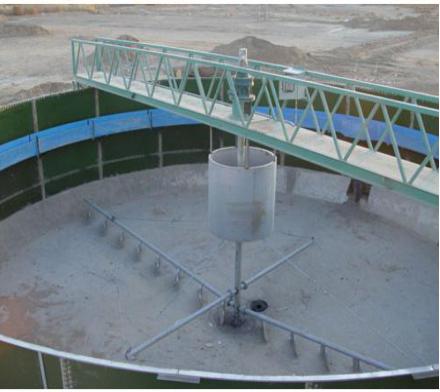

YZN型中心传动浓缩刮泥机主要由工作桥、驱动装置、回转支承、刮板架、浓缩栅条、稳流筒、撇渣板、刮泥板、水下轴承、电控系统等部件组成。该设备主要适用于小型辐流式沉淀池的机械排泥。YZN型中心传动浓缩刮泥机在动力装置的驱动下带动悬挂的刮板架旋转,通过刮泥板将沉淀于池底的污泥刮集到中心集泥坑以便污泥回流或浓缩脱水;安装在刮泥架上的浓缩栅条能加速污泥的沉淀,同时撇渣装置将池面浮渣向集渣斗,通过浮渣漏斗排出池外,以便进一步处理。


四、主要特点

1、结构简单、重量轻;由于采用箱形结构,比传统机构重量大大减轻。

2、新型的传动机械,安装方便、结构简单紧凑、效率高。

3、电气元件均采用户外型,安全可靠,可随机控制或远程控制。

4、可按用户特定尺寸制造,与水接触的部件亦可用不锈钢制作。

5、自动化程度高、耗能小、噪音小、日常维护少,在无人看守的情况下可保证连续稳定的运行,

6、无须改动原有土建结构亦可安装,适合老设备的更新。


五、规格及主要技术参数

                                                                             单位:m


注:1.以上设备型号、宽度仅为一个参考,实际型号、宽度可根据要求以米为单位增加或减少。

   2.特殊规格另行设计。


七、安装示意图
